背景技术 目前，我国大部分建筑物所用的玻璃幕墙是全铝合金玻璃幕墙，价格昂贵，强度较低。而且造型中间没有隔热物质，所以防热、隔音及防露功能较差，并由于铝质压板较单薄，只能抵抗较小的负风压，另外也容易褪色，不易清洁，其表面装饰性较差，对于目前建筑幕墙装饰性能起不到提高作用，缺少市场竞争力。本产品是一种强度较高，装饰性强，具备冰裂纹效果的新型装饰墙板。

结构组成附图说明

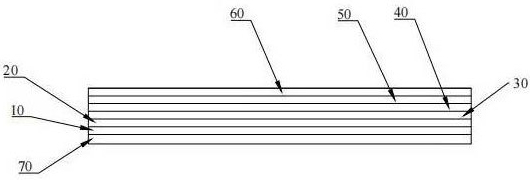

上图是冰裂纹搪瓷钢板装饰板示意图，附图标记

底面衬板10，钢板层20，底釉层30，面釉层40，裂纹瓷纸50，抗光膜层60，蜂窝芯板70。

具体实施方式

参考上图是冰裂纹搪瓷钢板装饰板示意图。

如图所示，一种冰裂纹搪瓷钢板装饰板，其包括底部衬板10，底部衬板10开设多组六边形通孔;粘接于底部衬板10上侧的钢板层20;喷涂于钢板层20的底釉层30，底釉层30表面喷涂面釉层40;转印于面釉层40的裂纹瓷纸50;以及粘附于裂纹瓷纸50的抗光膜层60。

1、底部衬板10设置为2mm的硅酸钙板，起到环保支撑的效果。因硅酸钙板除具有传统石膏板的功能外，更具有优越防火性能及耐潮、使用寿命超长的优点，大量应用于工商业工程建筑的吊顶天花和隔墙，家庭装修、家具的衬板、广告牌的衬板、仓库的棚板、网络地板以及隧道等室内工程的壁板，应用广泛。并且底部衬板10还开设有多组六边形通孔，可以有效吸音及减轻重量。

2、钢板层20通过胶粘剂粘接在底部衬板10的上侧，其选自冷轧钢板，并在其表面喷涂底釉层30和面釉层40。其中，釉是覆盖在陶瓷制品表面的无色或有色的玻璃质薄层，是用矿物原料(长石、石英、滑石、高岭土等)和原料按一定比例配合(部分原料可先制成熔块)经过研磨制成釉浆，施于坯体表面，经一定温度煅烧而成。能增加制品的机械强度、热稳定性和电介强度，还有美化器物、便于拭洗、不被尘土腥秽侵蚀等特点。在本实施方式中不仅能够提高钢板层20的硬度，而且耐刮擦，不褪色，绝缘耐候。另外，面釉层40继续喷涂，进一步加强性能，渲染表面艺术性，光泽华丽。

3、面釉层40至少设置2层，且颜色不同，选自不同颜色无机玻璃质材料，使用范围广。

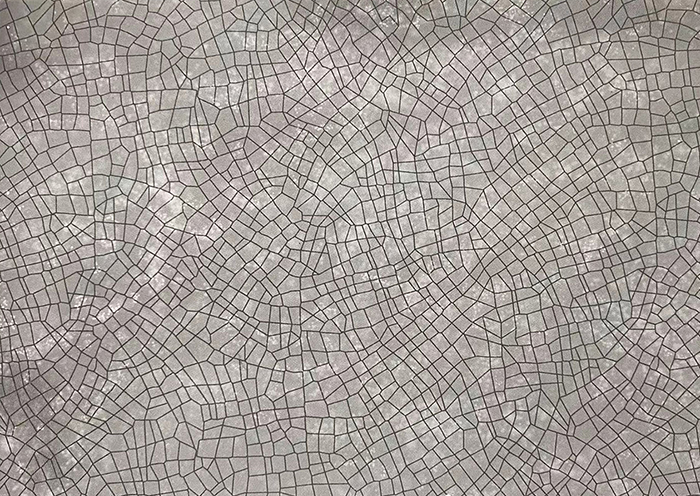

4、最后，在面釉层40的表面转印具有冰裂纹效果的裂纹瓷纸50，并由高温烧结而成，形成搪瓷钢板表面的冰裂纹效果，装饰性，美观性得到加强。

5、抗光膜层60实现搪瓷钢板表面的抗光性，提高使用性能。优选地，抗光膜层60设置为pvc膜层，持久耐用。

6、钢板层20表面设置镀锌层，能够提高刚度，加强使用耐久度。

7、底部衬板10下侧固定蜂窝芯板70，进一步提高吸音隔热效果。

8、综上所述，本产品在钢板层20的表面喷涂底釉层30和面釉层40，形成搪瓷，提高强度及产品质量，然后再转印裂纹瓷纸50，形成冰裂纹的表面效果，增强装饰性，提高美观度。

技术实现要素

1、本产品是一种冰裂纹搪瓷钢板装饰板，用于避免以往装饰幕墙板强度低，表面性能不佳，装饰性差的麻烦；

2、为了解决上述技术问题，本产品底部衬板开设多组六边形通孔；

3、粘接于底部衬板上侧的钢板层；

4、喷涂于钢板层的底釉层，底釉层表面喷涂面釉层；

5、转印于面釉层的裂纹瓷纸；

6、以及粘附于裂纹瓷纸的抗光膜层；

7、其中上述底部衬板设置为2mm的硅酸钙板；

8、其中上述钢板层表面设置镀锌层；

9、 其中上述面釉层至少设置2层，且颜色不同；

10、其中上述底部衬板下侧固定蜂窝芯板；

11、其中上述抗光膜层设置为pvc膜层；

12、通过在钢板层的表面喷涂底釉层和面釉层，形成搪瓷，提高强度及产品质量，然后再转印裂纹瓷纸，形成冰裂纹的表面效果，增强装饰性，提高美观度。

工艺流程

性能测试

火焰喷射 用火焰喷射搪瓷钢板表面，搪瓷毫无损伤。

硬物刻划 用钥匙等硬物刻划、摩擦后，搪瓷毫无损伤。

有机溶剂侵蚀 用有机溶剂侵蚀搪瓷表面，搪瓷毫无损伤。
